比例制御弁と接続したい。【コガネイ編】
更新日: 2012-06-11 19:15
AIO-120802LN-USBとの接続実績があります。
以下は、株式会社コガネイ製 比例制御弁用コントローラ KFPC1-F07-DN DC24V、および 比例制御弁 KFPV050 と AIO-120802LN-UBS との接続、および動作確認結果です。

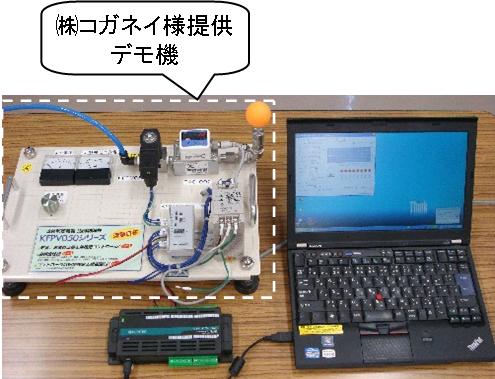

接続確認時の接続状態
㈱コガネイ様提供デモ機の詳細
| ① | エアホース コンプレッサからの圧縮空気を比例制御弁へ供給しています。 |
| ② | コガネイ社製 比例制御弁 KFPV050 |
| ③ | コガネイ社製 流量計 FAS-002 比例制御弁から流れ出る圧縮空気の流量を表示します。 |
| ④ | ノズル 噴出する圧縮空気によってピンポン玉を持ち上げます。 |
| ⑤ | コガネイ社製 比例制御弁用コントローラ KFPC1-F07-DN |
| ⑥ | 24VDC電源 比例制御弁用コントローラ、流量計などを駆動する電源です |
コントローラとAIO-120802LN-USBとの接続状態
以下は、株式会社コガネイ製 比例制御弁用コントローラ KFPC1-F07-DN と AIO-120802LN-USB のアナログ出力端子との接続図です。
AIO-120802LN-USB のアナログ出力電圧をAIO-120802LN-USB のアナログ入力端子でをモニタするため、AO00 と AI00 を接続しています。
接続確認時の主な製品構成
| 比例制御弁 | KFPV050 （外部リンク） |
|---|---|
| 比例制御弁用コントローラ | KFPC1-F07-DN DC24V （外部リンク） |
| アナログ入出力デバイス | AIO-120802LN-USB |
動作確認の様子（動画）
AIO-120802LN-USBに付属の診断プログラムで、SIN波形を出力し、それに伴い、ピンポン玉が上下に動くことを確認している様子です。
