パトライト社製 シグナル・タワー WEP-502-RYGBC と接続したい。

更新日: 2015-07-01 18:15

DIO-1616LN-FIT のデジタル出力端子とパトライト社製 シグナル・タワー WEP-502-RYGBC の接続事例です。

シグナル・タワーおよび、DIO-1616LN-FIT のデジタル出力回路、シグナル・タワーのDC24V電源として IDEC社製 スイッチングパワーサプライ PS5R-SB24 を利用しました。

【外部リンク】IDEC株式会社

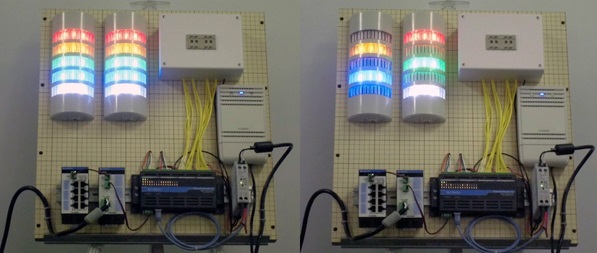

機器の接続状態

①パトライト社製 シグナル・タワー WEP-502-RYGBC
②絶縁型デジタル入出力ユニット Ethernet リモートI/O (F&eIT N シリーズ)  DIO-1616LN-FIT
③10M/100M AUTO-MDIX 組み込み型スイッチングHUB(8ポート)  SH-8008(FIT)H
④F&eITシリーズ AC-DC電源ユニット 入力85-264VAC 出力5VDC 2A  POW-AD22GY
⑤IDEC社製 スイッチングパワーサプライ  PS5R-SB24
⑥IEEE802.11n/a/b/g準拠 無線LANアクセスポイント(親局/子局)【内蔵アンテナ】  FXA2000
⑦サムロータリースイッチ(本事例の接続対象ではありません。)

接続図

以下は、DIO-1616LN-FIT のデジタル出力端子と24VDCで駆動するパトライト社製 シグナル・タワー WEP-502-RYGBC との接続図です。

動作状況
